Hydro Charger Standard

Endlich jederzeit genug Strom an Bord mit unserem Hydro Charger!

Wie bekomme ich genug Strom an Bord! Die wohl mittlerweile wichtigste Frage beim Segeln. Wir haben die Antwort entwickelt -> Unser SWI-TEC Hydro Charger

Elektronische Geräte werden immer beliebter auf hoher See. Ob Kühlschränke, Handys, Laptops oder diverse andere Stromfresser viele wollen auf diese nicht verzichten. Unser Generator nutz die Energie des Wassers und verwandelt sie in Strom.

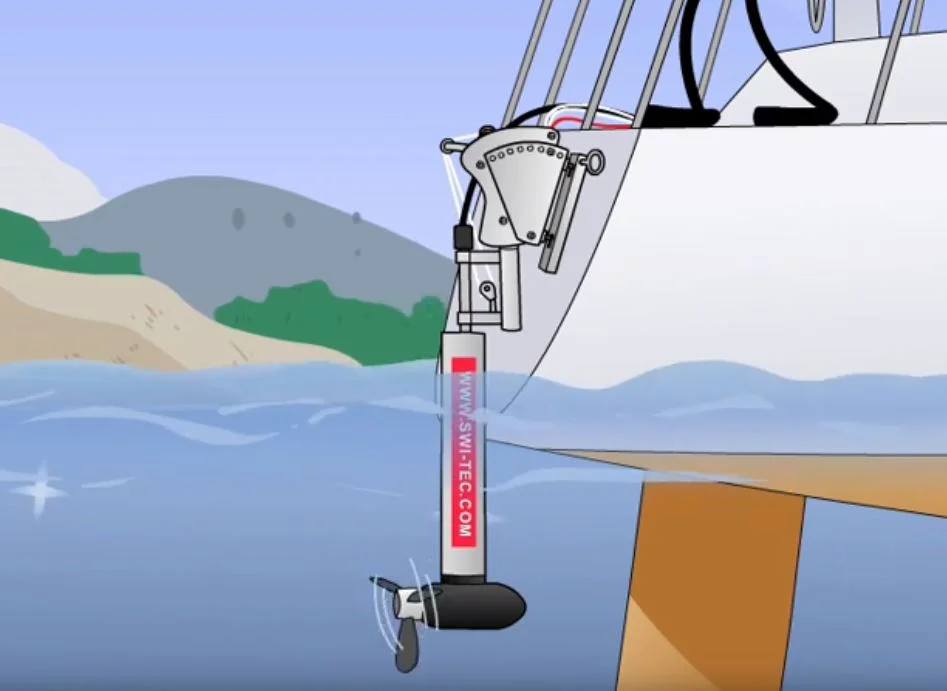

Der Generator wird hierzu einfach beim segeln ins Wasser heruntergelassen und schon wird Strom produziert und die Batterien geladen. Zusätzlich kombinieren wir Wasserkraft und Fotovoltaik mit unserem intelligenten Steuergerät.

Ladung ab 3-4 Knoten (entsprechend Schiffstyp und Grundeinstellung der Propellersteigung) je nach Geschwindigkeit von 50 bis 500 Watt (auch abhängig vom Batteriezustand).

Auf unserer Seite https://hydro-charger.com/de/ können Sie nochmals alle Vorteile, Videos, Erfahrungsberichte und technischen Details einsehen.

Nochmals alle Vorteile auf einen Blick:

• Sehr massive, sturmsichere Edelstahlkonstruktion, (V4A)
• Entsprechend der Neigung vom Spiegel einstellbar, sodass Generator immer senkrecht ins Wasser kommt
• Basisplatte am Spiegel mit massiver Gegenplatte. (zusätzlich einzeln lieferbar)
• Einfaches Ein- und Aushängen durch Steckverschluss mit Sicherung
• Kann bei voller Fahrt herauf- und heruntergeklappt werden dank 4-fach Leinenübersetzung
• Rastet automatisch in Arbeitsposition ein, dadurch kein Zug auf der Leine während der Fahrt
• Durch ruckartigen Zug mit separater Leine sofort auslösbar, zum Hochziehen oder bei Kollision
• Kann senkrecht nach oben geklappt werden wenn die Batterien geladen sind oder im Hafen
• Seitliche Anschläge als Begrenzung im Wasser und beim Hochziehen
• Ergonomische Formgebung

Für die Montage haben wir 3 verschiedene Halterungen konstruiert. Hier ist für jeden die richtige Anbringung dabei.

• Spiegelhalterung (Standardhalterung)
• Schwenkbare Halterung ( Garantiert, dass er Generator immer senkrecht im Wasser bleibt und ist für die seitliche Montage geeignet)
• Winkelhalterung (Speziell für Badeplattformen geeignet)



Art. Nr. 7147 Hydro Charger mit 12 Volt Anlage mit Standardhalterung

Art. Nr. 7148 Hydro Charger mit 24 Volt Anlage mit Standardhalterung

Art. Nr. 71471 Hydro Charger mit 12 Volt Anlage mit Schwenkhalterung

Art. Nr. 71481 Hydro Charger mit 24 Volt Anlage mit Schwenkhalterung



Lieferumfang

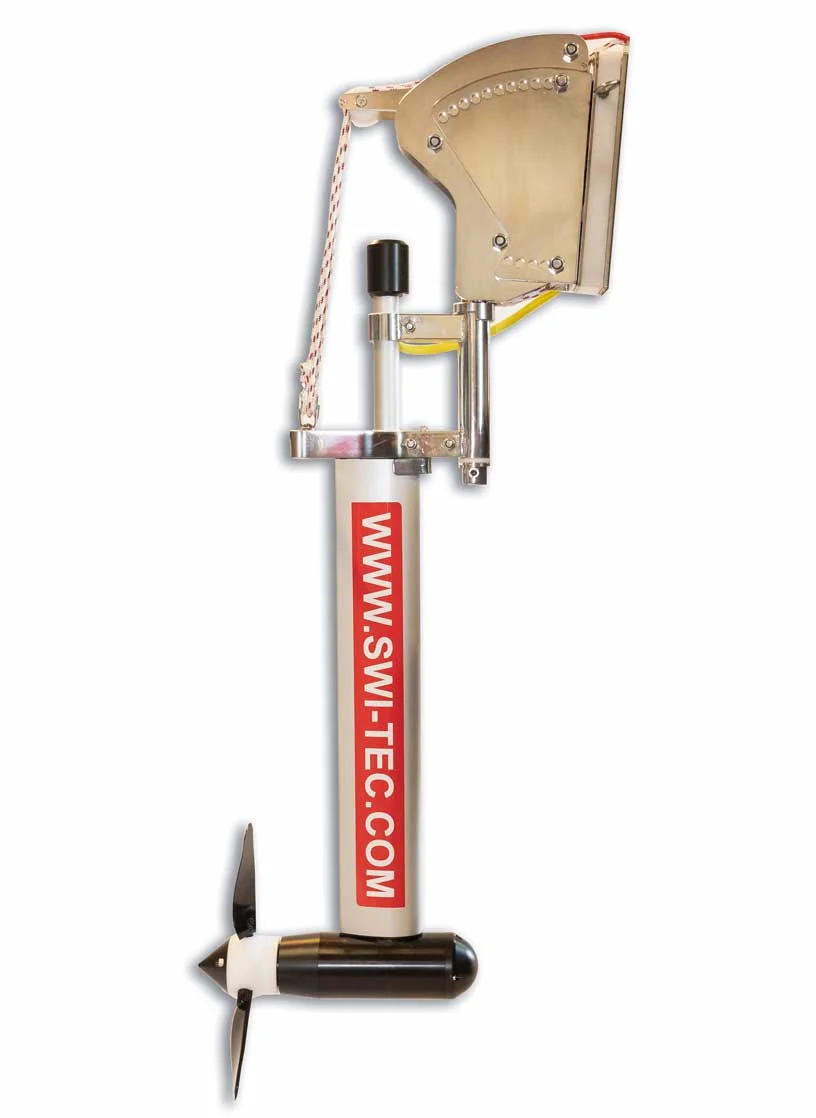

Generator

• Ruhiger Lauf durch spezielles Planetengetriebe

• Keine hohen Drehzahlen am Generator durch kleine Übersetzung

• Optimierter Wirkungsgrad durch spezielle Übersetzung

• Keine Vibrationen am Propeller durch eingebaute Kupplung

• Strömungsgünstige Form

• Beidseitig doppelt mit je 2 O-Ringen abgedichtet

• Mehrfach gelagerte Propellerwelle

• Aluminiumgehäuse harteloxiert und Deckel aus speziellem Kunststoff

• Strömungsgünstiges eloxiertes Aluminiumprofil

• Alle Schrauben (A4) zusätzlich mit Duralac gegen Korrosion geschützt

• Keine Kräfte vom Propeller auf das Getriebe da beide durch die Kupplung voneinander getrennt sind

• Kaum hörbar im Wasser

• Ladung bereits ab 4 Knoten Fahrt (je nach vor eingestellter Steigung des Propellers)

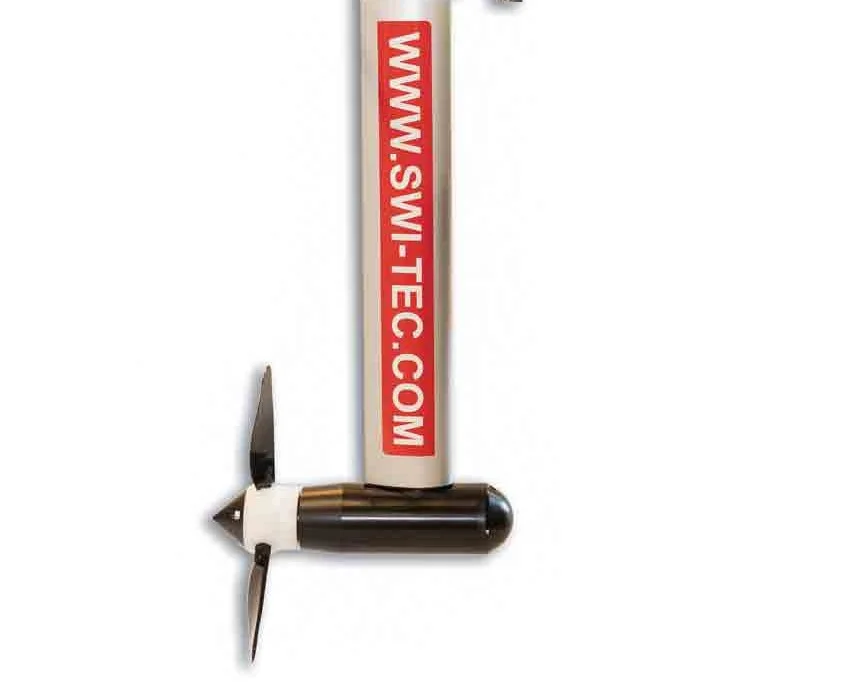

Propeller

• Hauptkörper aus speziellem Kunststoff

• Propellerblätter aus Aluminium einbrennlackiert

• Steigung je nach Schiffstyp (Geschwindigkeit) fest einstellbar

• Blätter austauschbar (z.B. bei Kollision)

• Blätter CFD (numerische Strömungsmechanik) berechnet für Generator mit optimierter Form und Verdrehung



Steuergerät

• Bis 16/32 Volt einstellbar optimal zur Kompensation von Spannungsverlusten

• Mit eingebautem Freilauf (Propeller dreht frei bei Erreichen der max. eingestellten Batteriespannung)

• Zusätzlicher Anschluss für Solarpanel oder Windgenerator

• Zusätzlicher Anschluss für direkte Verbraucher die bei genügend Batteriespannung automatisch zu und abschaltet werden

• NEU: Inkludiertes, digitales Display

• NEU: Zusätzlicher Schalter für den Freilauf
• NEU: Alarmfunktion, wenn die Batterie vollständig geladen ist
• ​NEU: noch höhere Leistung

Die einzelnen Elemente können auch als Ersatzteil erworben werden -> Ersatzteile für Hydro Charger



Technische Daten

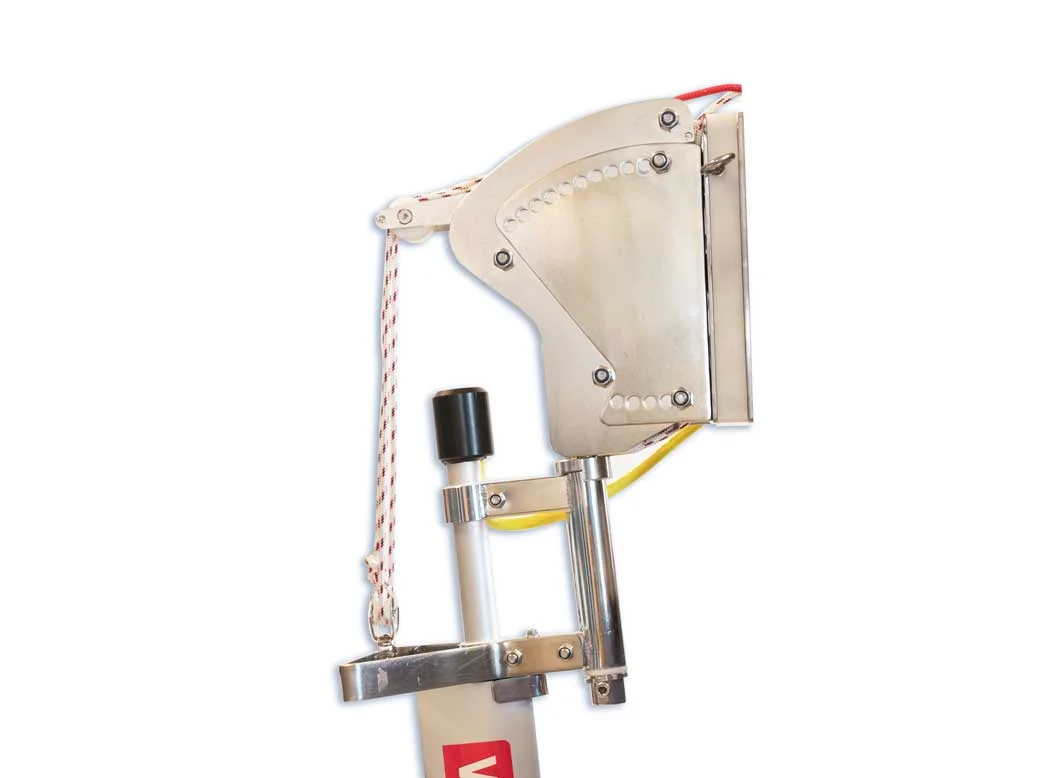

Hebemechanismus:

Edelstahlhalterung mit einstellbarem Doppelsegment, klappbar nach oben mittels Hilfsleine.

Während der Fahrt problemloses herunterklappen, dank Übersetzungsrollen.

Blockiersicherung bei Fahrt. Mit Steckverschluss zur schnellen Anbringung am Spiegel.

Generatorteil:

Getriebemotor mit Schaft, Propeller und programmierbarem Gleichrichter-Ladegerät mit Digitalanzeige und 4 m 3-Pol Kabel.

Leistungsbereich: Ladung ab 4 Knoten (entsprechend Schiffstyp und Grundeinstellung der Propellersteigung)

El. Leistung: je nach Geschwindigkeit von 50 bis 600 Watt (abhängig vom Batteriezustand)

Maße Generator: Getriebemotor mit Schaft und Halterung: 110 x 10 cm, Propellerdurchmesser: 360 mm

Steuergerät:

Leistung: 1.000W (max. Hydrogenerator 600W, Sonnenpanele 400W)

Mögliche Batterien: 12 / 24 V, ab 200Ah / 100Ah (automatische Erkennung der Spannung)

Max. Batteriespannung für Ladestopp: 16V/32V (einstellbar)

Min. Batteriespannung für Lastabschaltung: 11V / 22V

Max. Ladestrom: 40A (20A bei 24V)

Ladeverlust: kleiner gleich 45mA

Abmessungen: 278 x 133 x 75 mm

Gewicht: 1,6 kg

Arbeitsumgebung Umgebungstemp.:  -10° bis 50° Celsius, relative Luftfeuchtigkeit 0 bis 90%

(nicht in der Backskiste, nur im Innenraum einbauen!)



Lieferumfang: Einbaufertig mit Steuergerät, Hebemechanismus, Generator, Propeller, Stecker und Halterung je nach Auswahl.

Gewicht komplett: Generator, Propeller und Hebemechanismus: ca. 18 kg

Maße: 1100 x 100 mm



Achtung! Für die Verwendung mit Lithium Ionen Batterien ist es ein absolutes Muss, ein vom BMS (Battery Management System) gesteuerten Unterbrecher im gelben Wechselstromkabel, zwischen Generator und Controller, einzubauen. Diese Installation muss vorrangig mit dem Batterieproduzenten abgesprochen werden. Swi-Tec übernimmt keine Verantwortung für diese Installation.

Wichtig! Da es im Laufe der heutigen Zeit leider vermehrt zu Verschmutzungen in den Gewässern kommt möchten wir Sie darauf hinweisen, dass wir für Schäden am Propeller und Generator, die durch Überbelastung z.B. durch im Wasser treibende Gegenstände wie, leinen, Fischernetze, Kunststoffteile, Container, Seegras etc. entstehen, keine Gewährleistung und keine Garantie übernehmen!
